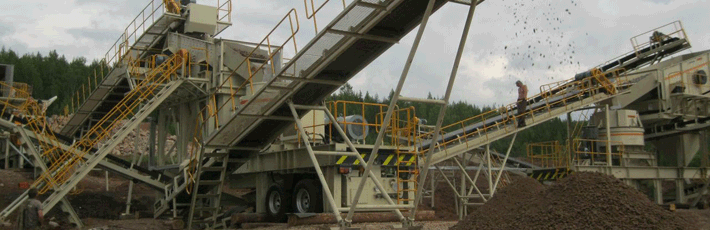

고정식크라싱플랜트

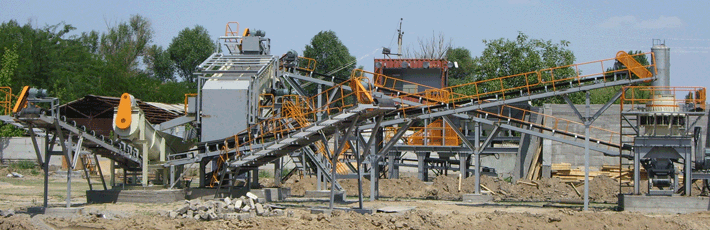

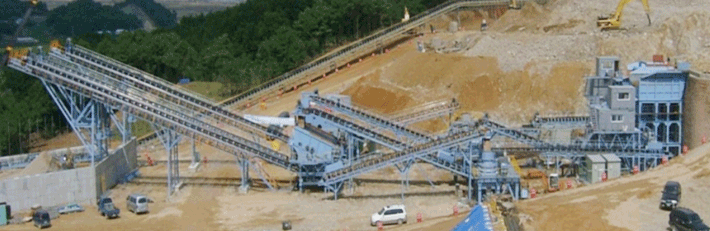

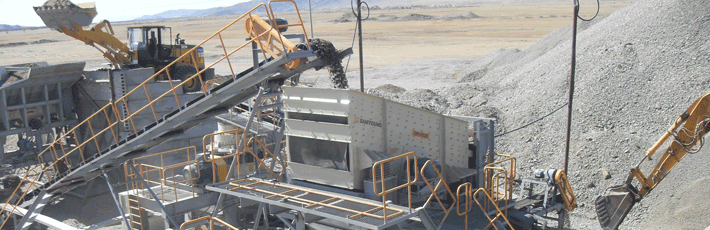

고정식크라싱플랜트 개요
길영에스앤씨의 고정식 크러셔는 모든 종류의 원석을 광범위 하게 사용할 수 있으며 콤팩트하면서도 견고한 구조를 가지고 있어 고장률이 적으며 보수유지에 용이합니다. 내마모성이 뛰어난 강한 재질의 부품을 사용하여 운반 해체 조립이 용이하여 현장운영에 편리 합니다.소형에서 대형까지 다양한 모델을 갖추고 있어 효율적이고 경제적인 엔지니어링이 가능합니다.
2,3차 파쇄설비에 신개발품인 MC시리즈 콘 크러셔를 사용하여 기존 동급 모델대비 16%이상 생산량을 증대 시켰습니다.
설비의 가동율과 편리성을 향상시키기 위해 록포스트 실린더를 이용한 톱셀 고정 방식을 사용하였고 유압실린더를 사용하여 파쇄실 막힘 현상을 쉽게 처리 할 수 있는 장치가 부착 되었습니다.
- 50T/HR 크러싱 플랜트
- 100T/HR 크러싱 플랜트
- 150T/HR 크러싱 플랜트
- 200T/HR 크러싱 플랜트
- 300T/HR 크러싱 플랜트
- 600T/HR 크러싱 플랜트

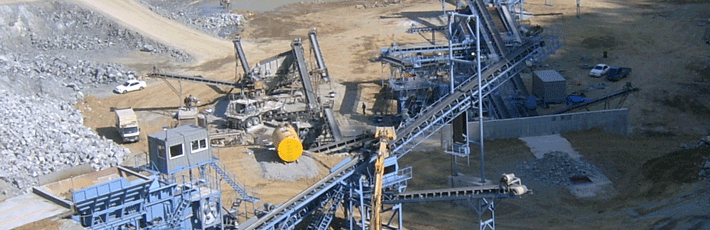

고정식크라싱플랜트 종류

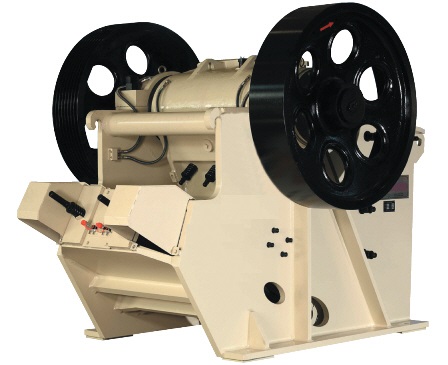

죠크라샤 (Jaw Crusher)
길영에스앤씨 JAW 크러셔는 모든 종류의 원석에 사용하는 1차 파쇄기로써 광범위 하게 사용할 수 있으며 콤팩트하면서도 견고한 구조를 가지고 있어 고장률이 적으며 보수유지에 용이합니다. 내마모성이 뛰어난 강한 재질의 JAW PLATE 및 부품은 운반 해체 조립이 용이하여 현장운영에 편리 합니다.
1. 생산량 증가 및 제품 통과율 향상
2. 메인프레임 구조 및 강도 개선
3. 구성품의 품질 고급화
4. 편리한 윤활 방식 채용
5. 출구 셋팅 조정장치 자동화 <특허번호 제 176297호>
2. 메인프레임 구조 및 강도 개선
3. 구성품의 품질 고급화
4. 편리한 윤활 방식 채용
5. 출구 셋팅 조정장치 자동화 <특허번호 제 176297호>

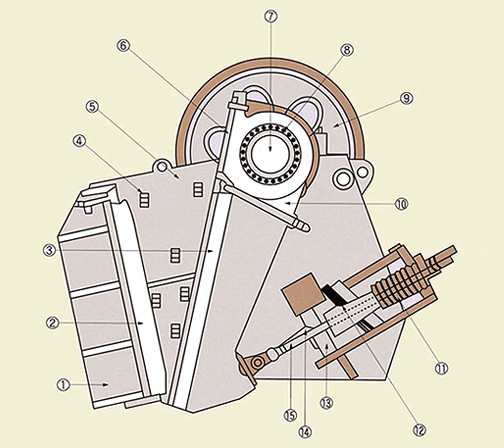

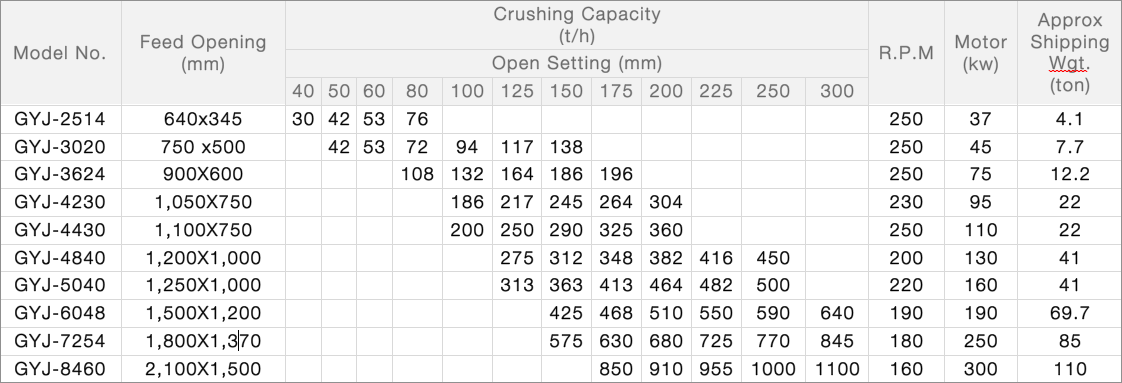

*신형 FSK 죠 크러셔의 사양
- ① 메인프레임 (Frame)
- ② 수치판 (Fixed jaw plate)
- ③ 동치판 (Swing jaw plate)
- ④ 치크플레이트 볼트 (Cheek plate bolt)
- ⑤ 치크 플레이트 (Cheek plate)
- ⑥ 프로텍터 (Protector)
- ⑦ 메인 샤프트 (Main shaft)
- ⑧ 베어링 (Bearing)
- ⑨ 플라이 휠 (Fly wheel)
- ⑩ 스윙 죠 (Swing jaw)
- ⑪ 텐션 스프링 (Tension spring)
- ⑫ 심 플레이트 (Shim plate)
- ⑬ 토글 블록 (Toggle block)
- ⑭ 토글 플레이트 (Toggle plate)
- ⑮ 텐션로드 (Tension rod)
콘 크러셔 (Cone Crusher)

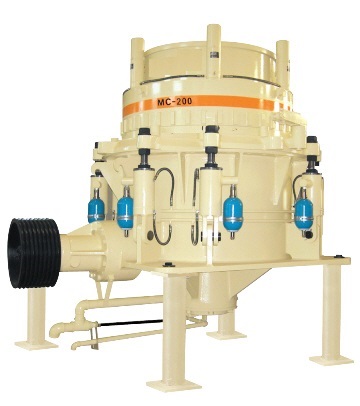

MC TYPE 콘 크러셔
1.1차 Cone & 2차 Cone 타입의 상호 호환구조
·라이너의 교환만으로 1차 Cone타입과 2차 Cone타입의 상호 전환 가능합니다.
·플랜트 이설 및 증설 시 용도 변경이 매우 용이합니다.
2.콘케이브 교환 메커니즘
·라이너 조립 방법 개선으로 콘케이브 교환 시간을 단축합니다.
3.생산량의 향상
·기존 동급 모델 대비 16%이상 생산량이 증가합니다.
·최적 파쇄 메커니즘에 부합된 파쇄실 구조 입니다.
4.파쇄실 개방 유압화
·운전 이상에 의한 파쇄실 막힘시, 청소시간을 단축합니다.
·설비 가동율과 편리성을 향상하였습니다.
·라이너의 교환만으로 1차 Cone타입과 2차 Cone타입의 상호 전환 가능합니다.
·플랜트 이설 및 증설 시 용도 변경이 매우 용이합니다.
2.콘케이브 교환 메커니즘
·라이너 조립 방법 개선으로 콘케이브 교환 시간을 단축합니다.
3.생산량의 향상
·기존 동급 모델 대비 16%이상 생산량이 증가합니다.
·최적 파쇄 메커니즘에 부합된 파쇄실 구조 입니다.
4.파쇄실 개방 유압화
·운전 이상에 의한 파쇄실 막힘시, 청소시간을 단축합니다.
·설비 가동율과 편리성을 향상하였습니다.

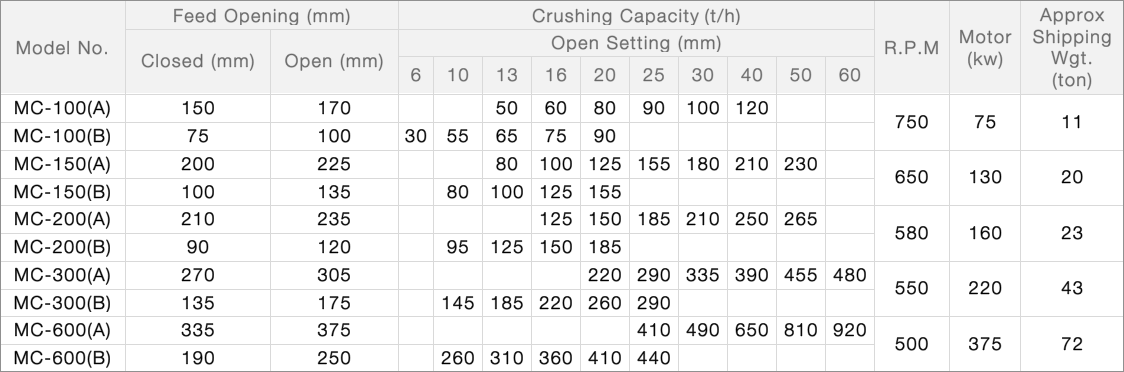

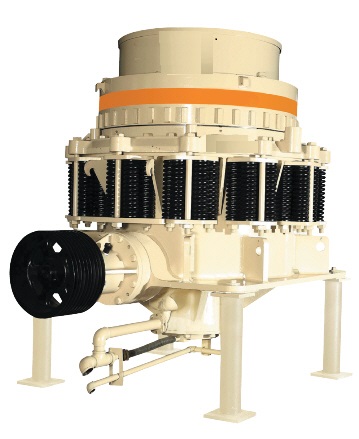

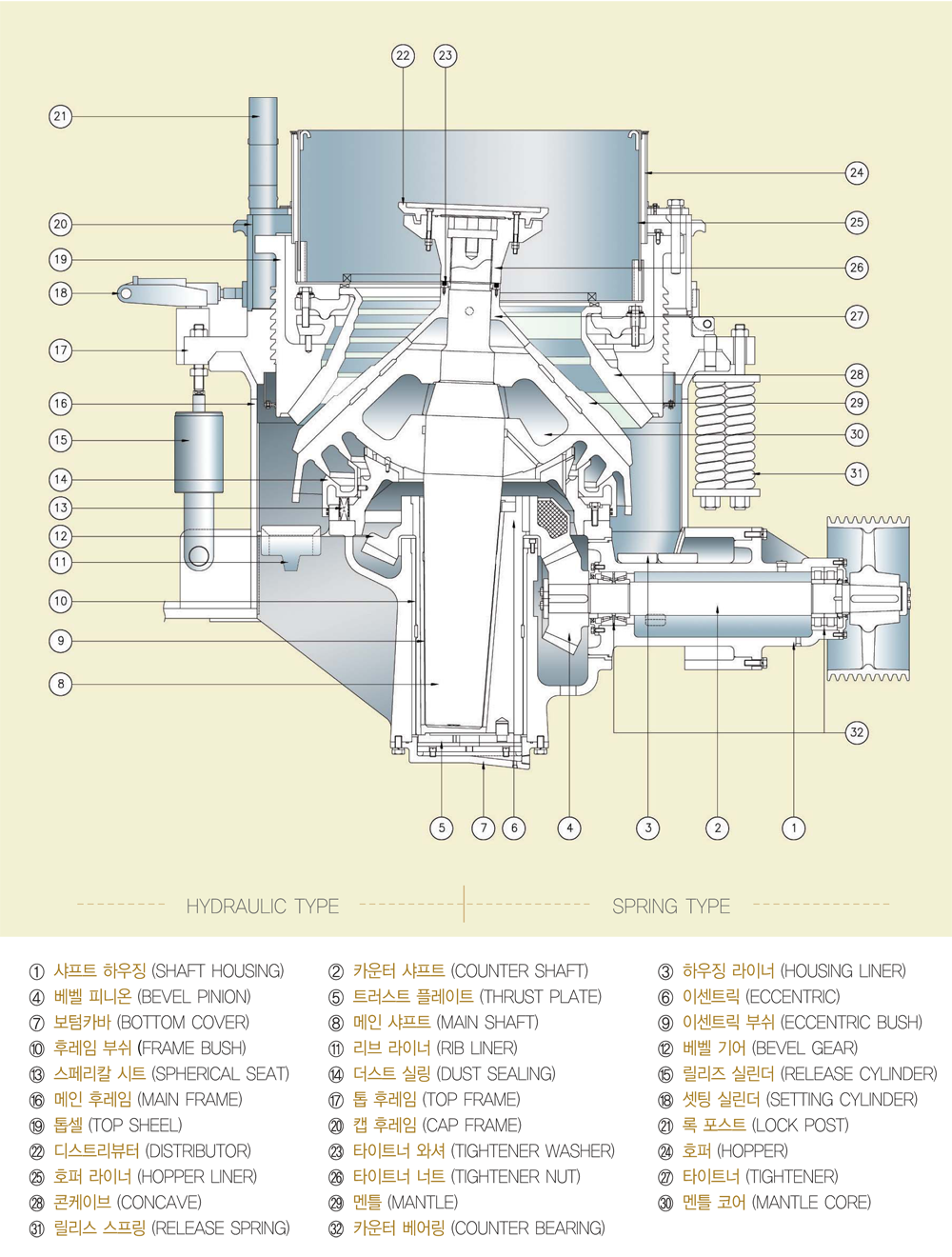

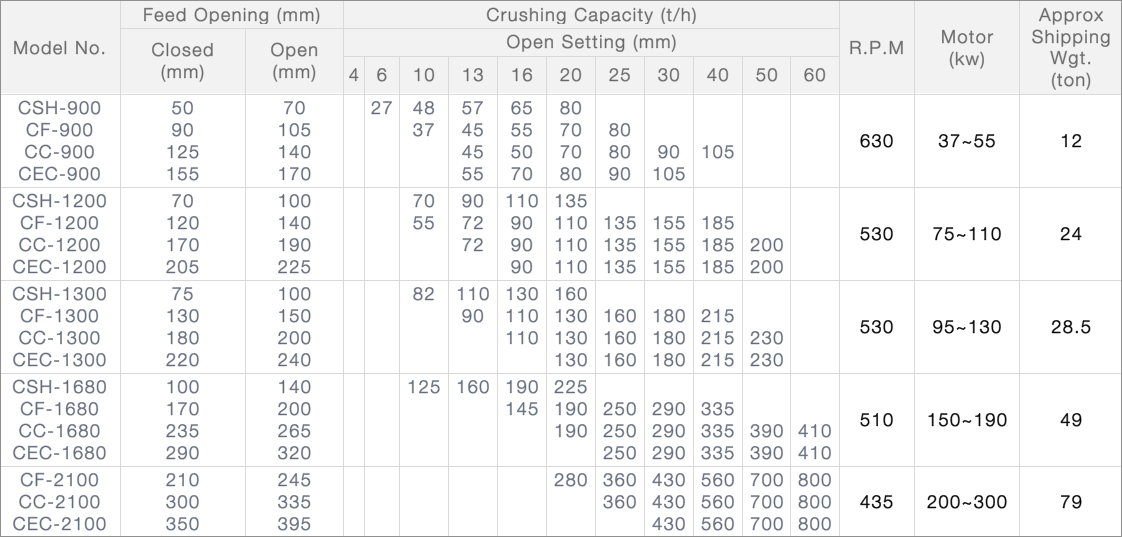

신형 MC 콘 크러셔의 사양
콘 크러셔
1.높은 파쇄효율
강력한 충격 압축 파쇄 운동으로 높은 파쇄효율을 얻을수 있습니다.
2. 균일한 분배급량
메인 샤프트 상부에 디스트리뷰터가 작동되어 원료공급이 균일합니다.
3. 강력한 구조
강력한 블록식 스프링을 사용했기 때문에 정확한 파쇄에 따른 파쇄물의 균일한 입도 분포를 얻을 수 있습니다.
강력한 충격 압축 파쇄 운동으로 높은 파쇄효율을 얻을수 있습니다.
2. 균일한 분배급량
메인 샤프트 상부에 디스트리뷰터가 작동되어 원료공급이 균일합니다.
3. 강력한 구조
강력한 블록식 스프링을 사용했기 때문에 정확한 파쇄에 따른 파쇄물의 균일한 입도 분포를 얻을 수 있습니다.

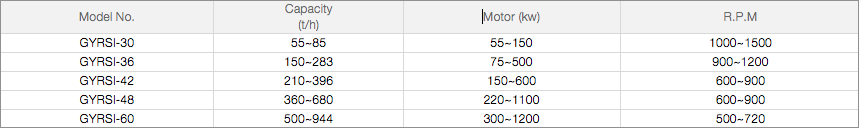

구형 CC 콘 크러셔의 사양
신형 MC 콘 크러셔 구조
임팩트크라샤

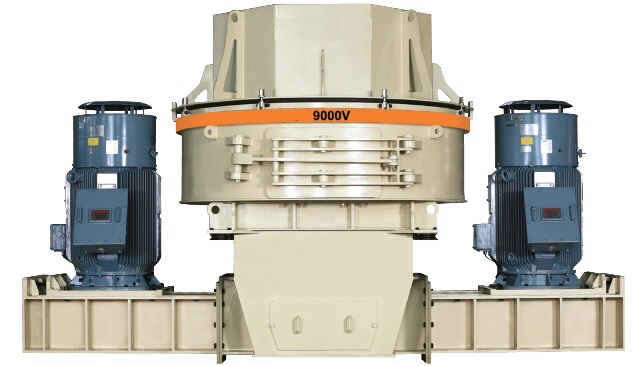

수직형 임팩트 크러셔- 강력한 파쇄효과!!
1. 견고한 구조와 저소음, 저진동으로 설계되어 운전이 용이합니다.
2. 편석 및 각석을 둥글게 하여 자연사와 유사한 입형 구조로 생산을 할 수 있습니다.
3. 로터의 주속을 조정하여 원하는 파쇄비를 얻을 수 있고, 높은 생산능력과 안정적인 성능을 발휘 합니다.
2. 편석 및 각석을 둥글게 하여 자연사와 유사한 입형 구조로 생산을 할 수 있습니다.
3. 로터의 주속을 조정하여 원하는 파쇄비를 얻을 수 있고, 높은 생산능력과 안정적인 성능을 발휘 합니다.

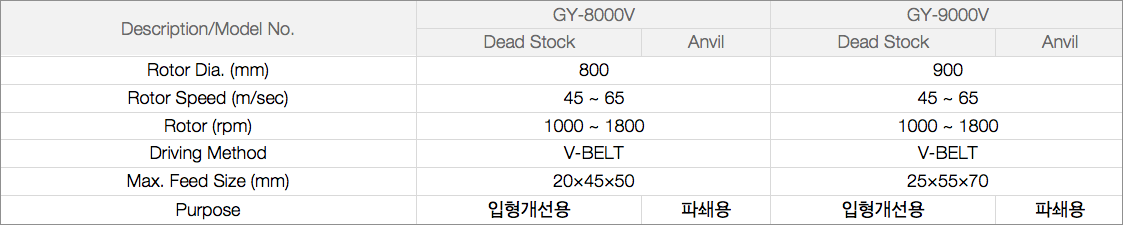

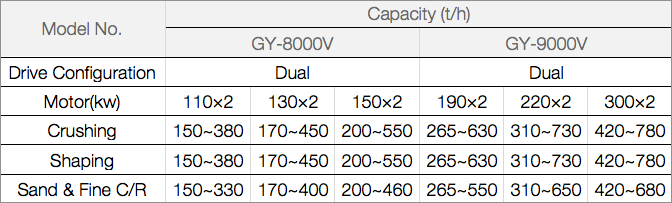

Specifications
Capacity
* 상기 능력은 겉보기 비중 1.6인 골재를 안정되게 공급했을 경우의 능력입니다.
* 처리 능력은 수분 또는 투입 원료에 따라 다소 차이가 납니다.

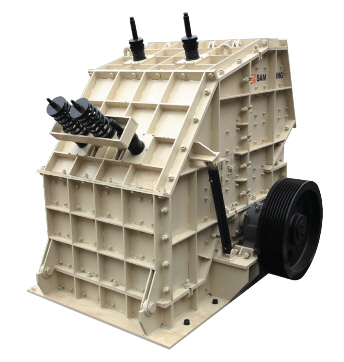

수평형 임팩트 크러셔 - 완벽한 편석 제거 및 해쇄!!
1. 파쇄비가 크며, 제품형상이 구형 또는 입방형으로 편석이 적습니다.
2. Impact Bar는 Boltless 취부 구조이며, 뒤집어 사용할 수 있어 사용효율이 매우 높습니다
2. Impact Bar는 Boltless 취부 구조이며, 뒤집어 사용할 수 있어 사용효율이 매우 높습니다

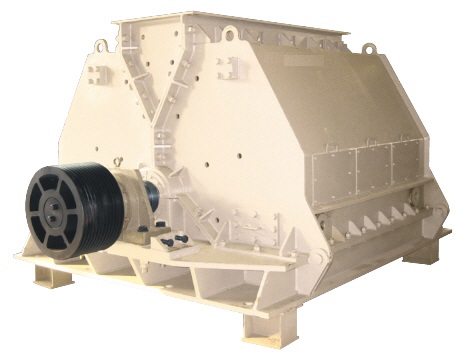

수평형 임팩트 크러셔 - 해머크러셔
주 사용 목적은 석탄, 맥석, 코크스, 슬래그, 사암, 석회암등 부서지기 쉬운 암석에 사용 됩니다.
안정적이고 높은 생산 능력과 저진동, 저소음 설계로 운전이 용이 합니다.

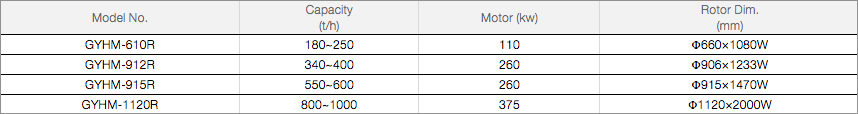

Ring Hammer Crusher Specification

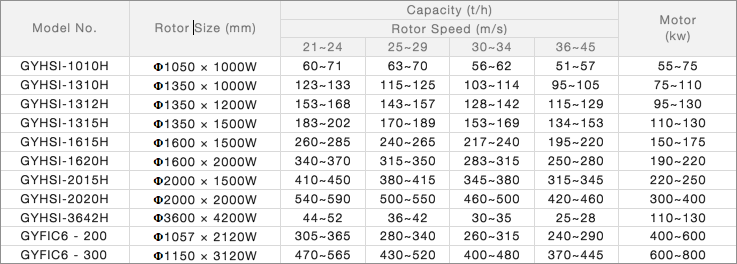

Reversible Impact Crusher Specification
진동스크린

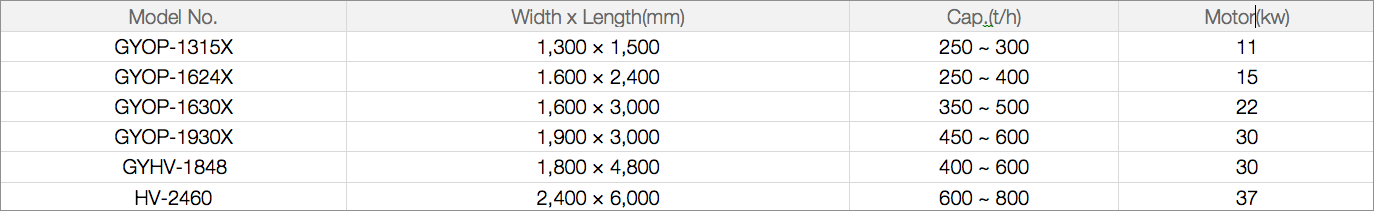

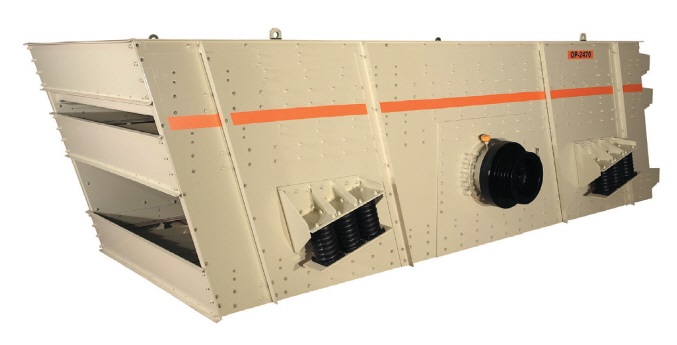

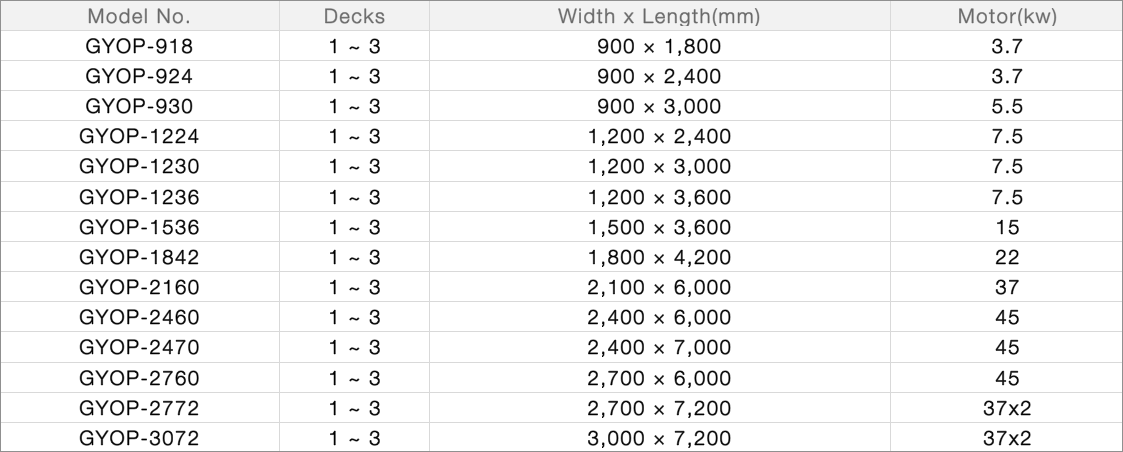

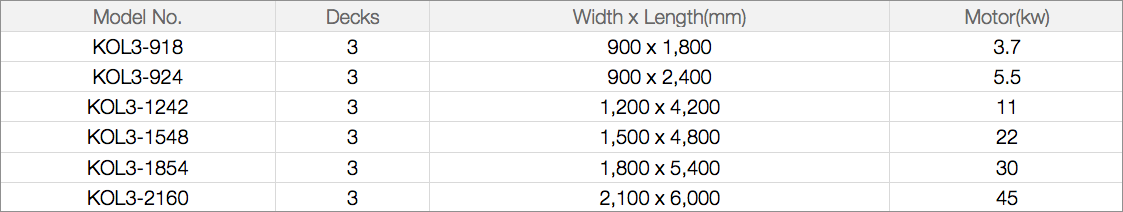

경사형 스크린 (OP)
OP형 진동스크린은 구조가 아주 간단하고 운전이 매우 부드러우며, 강력한 진동으로 각단의
스크린망에서의 효과가 일정합니다. 낮은 부하나 높은 부하에서도 강하고 일정한 선별작용을
제공합니다.
흙제거 스크린
그리즈리-바의 간격이 다양하게 설계되어 원석이 1차 파쇄기로 투입되기 전에 표토(흙)제거는 물론
80mm이하 원석을 사전에 회수하여 1차 파쇄기의 효율을 극대화하기 용이한 설비입니다. 강력한 원
운동으로 중부하의 선별효과가 뛰어나며, 보다 깨끗한 원석을 파쇄기로 이송하는데 적합합니다.
Low head screens (Horizontal)
휘더

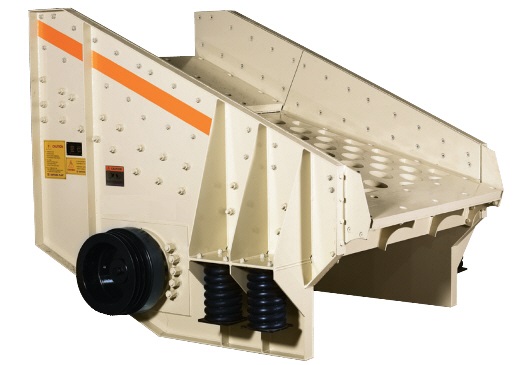

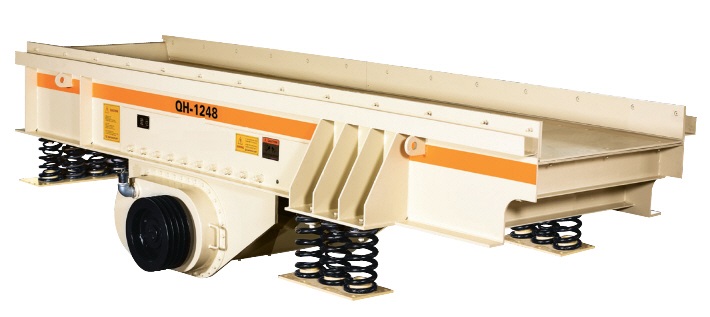

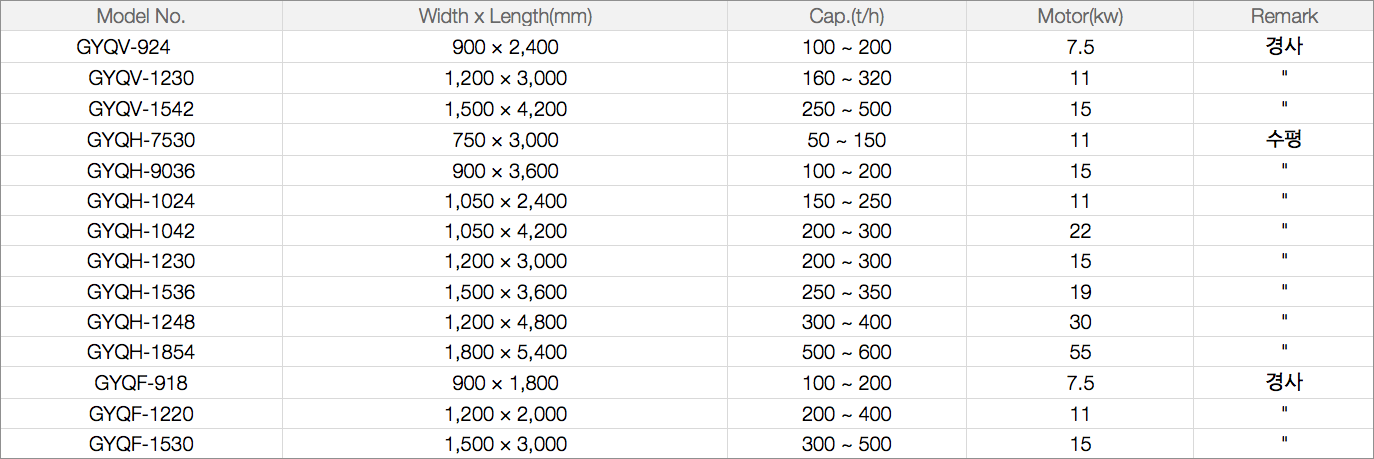

진동그리즈리 피더 (QV, QH, QF)
QV형의 진동그리즈리 피더는 운전이 부드럽고, 원석의 흐름을 조절하여 1차 파쇄기가 최대의
생산량을 낼 수 있도록 합니다. 강력한 카운터 웨이트 진동 장치로 진동운동이 일정하고 강합니다.
QH형은 자갈이나 채석장 원석을 선별하면서 이송하는데 적합합니다. 속도와 진폭을 쉽게
조정함으로써 운전이 조용하고 이송이 정확하며, 용도에 따라 경사식과 수평식을 선택할 수 있어
좁고, 낮은 공간에도 설치가 가능한 것이 이 기계의 특성입니다.

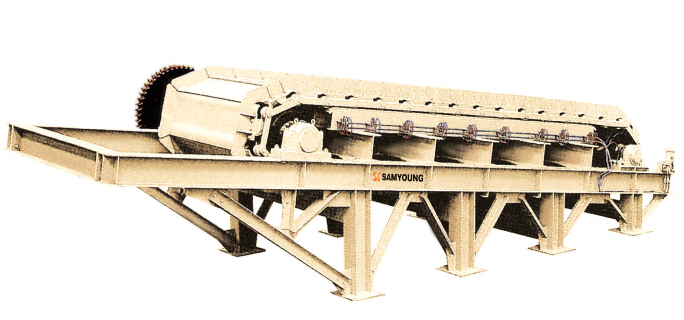

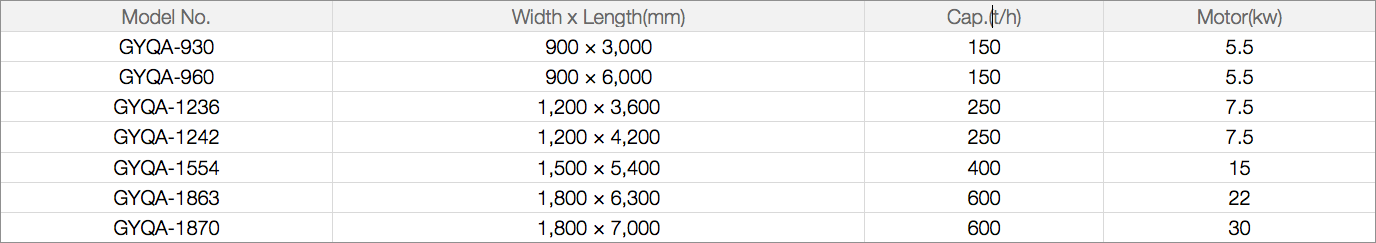

에이프런 피더 (QA)
에이프런 피더는 대용량의 이송기로 특히 큰 원석을 1차 파쇄기로 이송하는데 적합하며, 설치공간이 작고 공급속도 조절이 자유롭습니다. 강한 철제구조로서 고장이 전혀 없고 금속광산, 석회석광산, 도로마이트 선광장과 쇄석플랜트에 널리 사용됩니다.

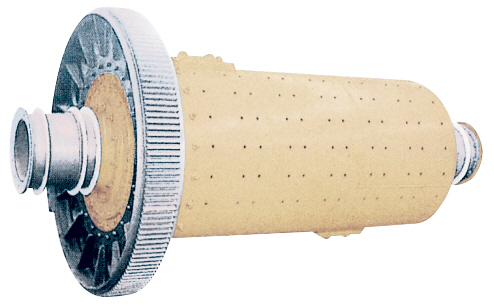

로드밀
로드밀은 볼밀의 스-틸볼 대신에 드럼길이 정도의 고-카본강이나 특수강 로-드를 사용한
분쇄mill입니다. 최근 분쇄공정의 효율을 높이고 분쇄원가를 낮출 목적으로 다단분쇄방식이 채용되고 있으며, 그 분쇄과정의 1차 조분쇄기(5mm~65mesh)로서 로드밀이 널리 쓰이고 또한 모든 광산의
1차 분쇄용이나 콘크리트 모래용 제사기 등에 탁월한 성능을 발휘합니다.
특히, 모래생산 설비로 이용시 KS에 규정된 입도분포와 천연자연모래에 가장 가까운 입형을 얻을 수 있는 장점이 있습니다. 사용 목적에 따라 RO, RE, RC형이 있으며 각각 구조가 간단하고 운전 및 보수가 용이합니다.
특히, 모래생산 설비로 이용시 KS에 규정된 입도분포와 천연자연모래에 가장 가까운 입형을 얻을 수 있는 장점이 있습니다. 사용 목적에 따라 RO, RE, RC형이 있으며 각각 구조가 간단하고 운전 및 보수가 용이합니다.

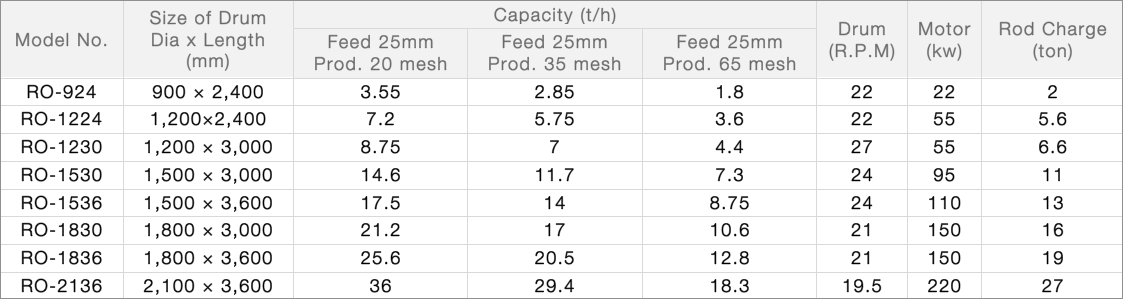

RO 로드밀 사양

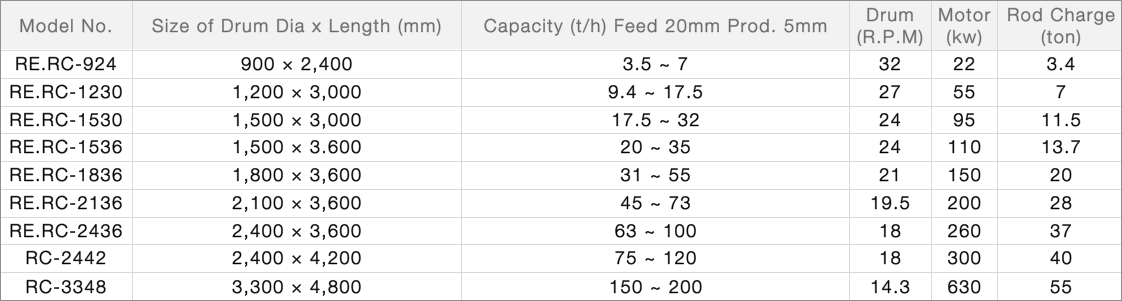

RE, RC 로드밀 사양

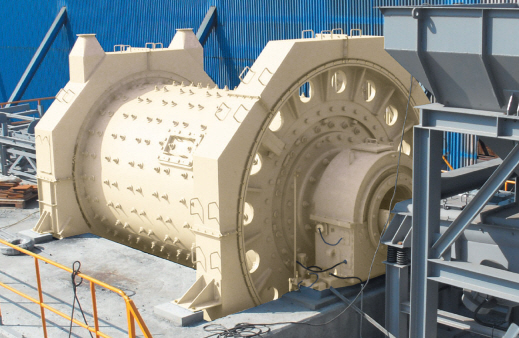

볼밀
T형 볼밀은 드럼직경에 비해서 충분한 길이로 설계되었기 때문에 단독 마광용으로 사용되기도
하지만 2차 마광 또는 사상 마광용으로 사용합니다. 즉, 그레이트 볼밀, 코니칼 볼밀 등에서 10~20mesh 이하로 분쇄한 것을 150~300mesh 정도로 분쇄하는 작업에 널리 이용됩니다.

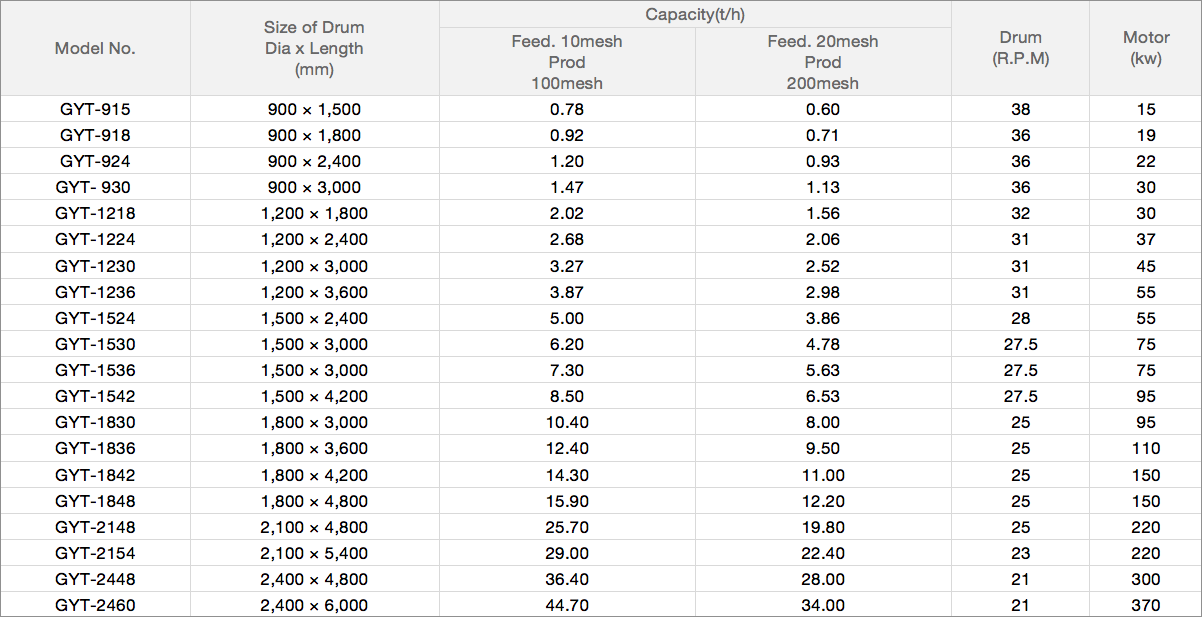

Type T Tube Ball Mill specification
코니칼 볼밀
코니칼 볼밀은 금속광산과 다른 분야에서 광석 및 많은 다른 물질을 분쇄하는데 있어서 매우 효과적인 기계로 입증되고 있으며, 이것은 크기가 8~12mm인 광석을 50~100mesh 분쇄할 수 있습니다.
코니칼 볼밀은 일반 볼밀과 같은 원리로 운전되지만, 원추형 모양의 드럼으로 되어있어 크고 거친
분쇄는 지름이 최대인 부분에서 이루어지고 배출고 쪽으로 점차지름이 줄어들어 미세한 분말이
생성되어 원하는 입도를 효과적으로 얻을수 있습니다. 구동부와 직접 연결되거나 브이 벨트로
직접 연결될 수 있어 어떠한 설치 조건에도 용이하게 설치할 수 있습니다.
그레이트 볼밀
G 그레이트 볼밀 형식은 배출구 끝에 그레이트 리프트가 있는 원통형 밀로, 개회로나 폐회로로
운전되는 건식설비에서 거친 분쇄를 하는데 가장 적합하도록 설계되었습니다.
G 볼밀 형식은 25mm크기의 원료처리도 가능하며, 이렇게 큰 크기의 원료를 효과적으로
처리하기 위해서는 두꺼운 쉘라이너와 큰 볼이 필요합니다.
컴파트먼트 튜브밀
P 컴파트먼트 튜브밀 형식은 기본적으로 T볼밀 형식과 같은 종류이며, 드럼이 2개에서 4개까지
칸막이로 나누어져 있습니다. 초기 또는 1차 분쇄실은 거친 분쇄를 위해 두꺼운 라이너가 조립되어
있고, 작은 볼이 들어 있습니다. 이것은 시아나미드 칼슘, 카바이드, 시멘트, 클링커 등의 개회로서
건식분쇄에 적합합니다.
크래시파이어
샌드 클래시파이어 – 일석삼조 세척, 분급, 탈수를 동시에!!
1. 모래세척과 슬러지 분급 및 탈수를 동시에 처리하는 설비입니다.
2. High mesh cleassifier 탈수 스크린 및 Cyclone이 한개 UNIT으로 구성되어 있습니다.
3. 2단계 슬러지 분급으로 (1단계 H.M Classifier 분급, 2단계 Cyclone 분급) 200mesh이하의 슬러지만 제거시켜 완벽한 품질의 모래를 생산할 수 있습니다.
2. High mesh cleassifier 탈수 스크린 및 Cyclone이 한개 UNIT으로 구성되어 있습니다.
3. 2단계 슬러지 분급으로 (1단계 H.M Classifier 분급, 2단계 Cyclone 분급) 200mesh이하의 슬러지만 제거시켜 완벽한 품질의 모래를 생산할 수 있습니다.
분급기 - 200mesh까지 확실한 분급 효과!!
1. 분급 효율이 높고, 고강도용 가는모래 회수가 가능합니다.
2. 수량 조절로 분급점을 #100~#200mesh까지 조절이 가능합니다.
2. 수량 조절로 분급점을 #100~#200mesh까지 조절이 가능합니다.

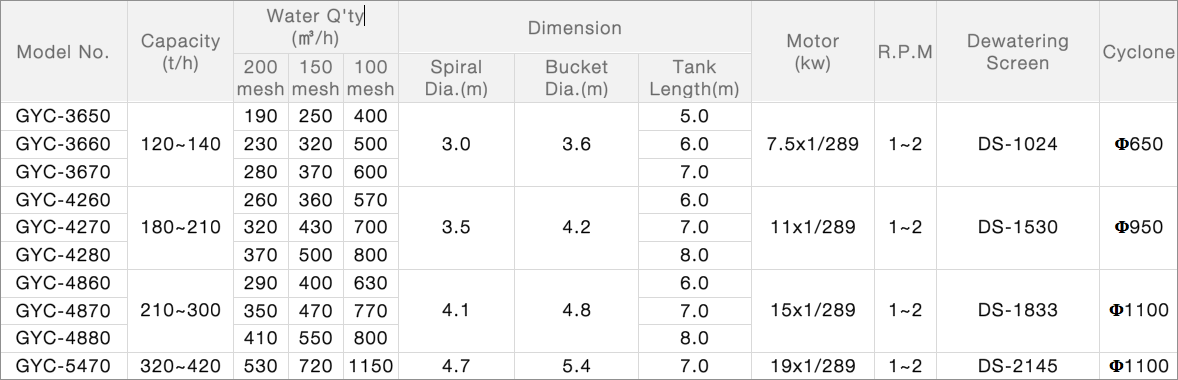

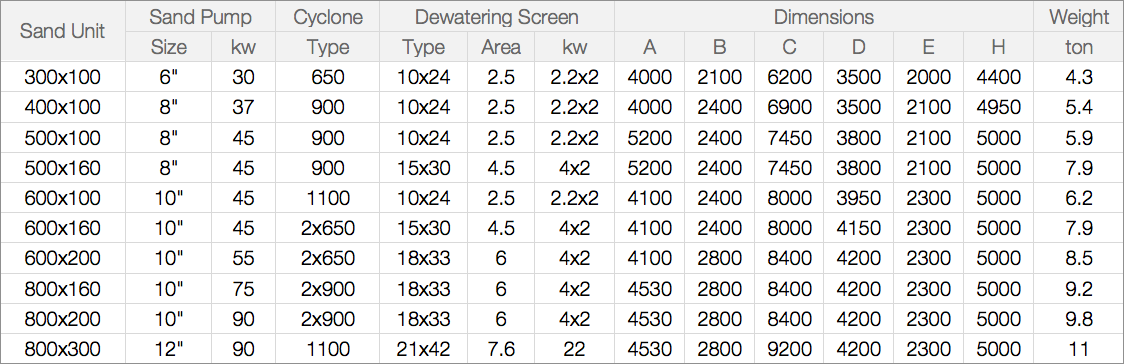

High Mesh Classifier & Cyclone Specification
샌드유니트
샌드 유니트
1. 분급효율이 우수하다.
2. 좁은공간에 설치가 유리하다.
3. 탈수 효율이 우수하다.
2. 좁은공간에 설치가 유리하다.
3. 탈수 효율이 우수하다.

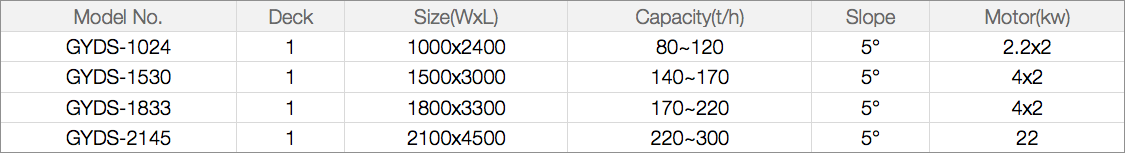

탈수 스크린 - 최고의 탈수 효율!
1. 생산즉시 상차 가능한 최고의 탈수효율을 얻을 수 있습니다.
2. 스크린의 망은 내마모성이 우수한 Polyurethane망을 사용하였고, 마모시 부분 교환이 가능합니다.
3. Vibrating Motor부착으로 강력한 진동 발생과 동시에 모래의 물성에 따라 진폭조절도 가능합니다.
2. 스크린의 망은 내마모성이 우수한 Polyurethane망을 사용하였고, 마모시 부분 교환이 가능합니다.
3. Vibrating Motor부착으로 강력한 진동 발생과 동시에 모래의 물성에 따라 진폭조절도 가능합니다.
