유화아스팔트
유화아스팔트
유화아스팔트의 구성

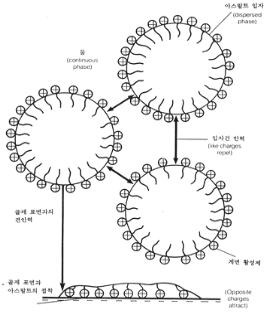

유화아스팔트(emulsified asphalt, asphalt emulsion)는 고체 또는 반고체 상태 인 아스팔트(straight asphalt)를 가열하지 않고 상온에서 사용할 수 있도록 아스팔트를 미립으로 만들어 물 속에 분산시킨 것입니다. 이때, 물과 아스팔트는 서로 혼화(混和)되지 않으므로 유화제(emulsifier)를 첨가하여 밀(mill)에서 고속으로 갈아서 아스팔트 입자를 물 속에 고르게 분산시키고 또한, 유화아스팔트 속의 아스팔트 입자의 크기는 대부분 그 지름이 1～5㎛의 범위이며 아스팔트 입자 표면의 전하를 띄게 만들어 입자끼리 서로 달라붙지 않도록 하는 작용을 합니다.
유화아스팔트는 암갈색의 윤기나는 액체이나 골재에 뿌리면 물과 아스팔트가 분해하여 아스팔트만이 골재의 표면에 부착되어 검은색으로 변합니다. 유화아스팔트에는 크게 양이온, 음이온 또는 비이온으로 구분되는데, 음이온계 유화아스팔트는 아스팔트 입자표면이 음이온으로 대전된 상태이고, 양이온계 유화아스팔트는 아스팔트입자표면이 양이온으로 대전된 상태이며, 비이온계 유화아스팔트는 이온이 없는 상태를 뜻 합니다. 골재표면은 음이온이나 양이온으로 구성되어 있는데, 대부분의 사암이나, 석영, 규산질계 골재들은 음이온을 띠고 있으며, 그 반면 석회석과 같은 몇몇 골재들은 표면이 양이온으로 구성되어 있습니다. 음이온계나 양이온계의 유화아스팔트가 그 골재와 잘 맞는가에 대하여는 현장코팅 시험으로 결정할 수 있습니다.
유화아스팔트의 종류

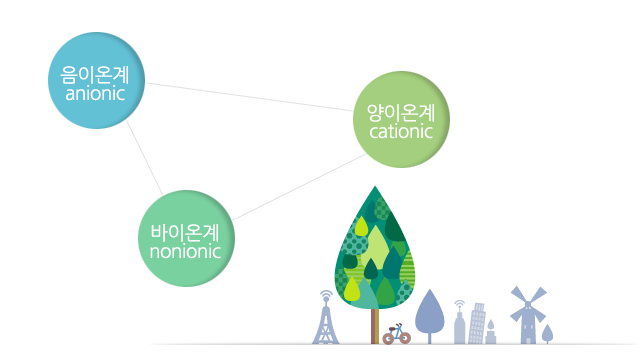

유화아스팔트는 3종류, 음이온계(anionic), 양이온계(cationic), 비이온계(nonionic)로 나뉘어집니다. 음이온, 양이온의 분류는 아스팔트 입자를 둘러싸고 있는 전하를 가리키며 이러한 분류체계는 기본적인 전기법칙을 기초로 합니다. 비이온 에멀젼 아스팔트내의 입자는 중성입니다.
아스팔트가 얼마나 빠르게 유착(coalesce)하는가 즉, 얼마나 빠르게 양생 또는경화하는가에 따라 에멀젼을 더 상세히 분류할 수 있고 이러한 분류를 단순화하고 표준화하기 위해 RS, MS, SS라는 용어가 채택되었으며 이 용어들은 단지 상대적인 개념으로서,‘급속응결(rapid-setting)’, ‘중속응결(medium setting)',’완속응결(slow-setting)'을 의미합니다.
에멀젼의 점도 및 기본이 되는 아스팔트의 경도와 관련된 일련의 번호를 사용하여 에멀젼을 더 상세히 나눌 수 있고 에멀젼 유형 앞에 있는 문자“C"는 양이온을 의미하고 ”C"가 없으면 음이온 또는 비이온을 의미합니다.
아스팔트가 얼마나 빠르게 유착(coalesce)하는가 즉, 얼마나 빠르게 양생 또는경화하는가에 따라 에멀젼을 더 상세히 분류할 수 있고 이러한 분류를 단순화하고 표준화하기 위해 RS, MS, SS라는 용어가 채택되었으며 이 용어들은 단지 상대적인 개념으로서,‘급속응결(rapid-setting)’, ‘중속응결(medium setting)',’완속응결(slow-setting)'을 의미합니다.
에멀젼의 점도 및 기본이 되는 아스팔트의 경도와 관련된 일련의 번호를 사용하여 에멀젼을 더 상세히 나눌 수 있고 에멀젼 유형 앞에 있는 문자“C"는 양이온을 의미하고 ”C"가 없으면 음이온 또는 비이온을 의미합니다.
코팅용 포장재료의 구분과 특성
커트백 아스팔트(MC)
- 아스팔트에 적당한 용제를 섞어서 용해시킨 액상 제품
- 용제를 사용하고 있기 때문에 취급이 용이 하지 않음
- 용제증발시간에 따라서 RS, MS, SS로 나뉨
- 비환경적인 제품
- 도로의 보조기층과 기층사이에 사용함(프라이머 용)
- 살포량 : 1-2ℓ/m2
- 용제를 사용하고 있기 때문에 취급이 용이 하지 않음
- 용제증발시간에 따라서 RS, MS, SS로 나뉨
- 비환경적인 제품
- 도로의 보조기층과 기층사이에 사용함(프라이머 용)
- 살포량 : 1-2ℓ/m2
코팅용 RS(C)-3
- 아스팔트와 물을 믹싱하여 생산
- 취급이 용이.
- 증발속도에 따라서 RS, MS, SS로 나뉨
- 환경적 제품
- 도로의 보조기층과 기층사이에 사용함(프라이머 용)
- 살포량 : 1-2ℓ/m2
- 취급이 용이.
- 증발속도에 따라서 RS, MS, SS로 나뉨
- 환경적 제품
- 도로의 보조기층과 기층사이에 사용함(프라이머 용)
- 살포량 : 1-2ℓ/m2
코팅용 RS(C)-4
- 아스팔트와 물을 믹싱하여 생산
- 취급이 용이.
- 증발속도에 따라서 RS, MS, SS로 나뉨
- 환경적 제품
- 기층과 표층사이에 사용함(택코팅 용)
- 살포량 : 0.3ℓ - 0.6ℓ/m2
- 취급이 용이.
- 증발속도에 따라서 RS, MS, SS로 나뉨
- 환경적 제품
- 기층과 표층사이에 사용함(택코팅 용)
- 살포량 : 0.3ℓ - 0.6ℓ/m2
품질규격
| 시험항목 | 유화아스팔트(유화형) | ||
|---|---|---|---|
| RSC-3 | RSC-4 | ||
| 점도 | 3 - 40 (엥글러도, 25℃) | ||
| 체잔류분(1.18mm)질량% | 0.3이하 | ||
| 부착도 | ⅔이상 | ||
| 골 재 피 막 도 (40℃,5분) | - | ||
| 흙덩어리 골재 혼 합 성 질량% | - | 5이하 | |
| 시 멘 트 혼 합 성 질 량% | - | ||
| 입 자 의 전 하 | 양 (＋) | ||
| 저장 안정도 (24시간) 질량% | 1이하 | ||
| 동 결 안 정 도 (-5℃) | - | ||
| 증 발 잔 류 분 (wt%) | 50이상 | ||
| 증발잔류물 | 침입도(25℃, 1/10mm) | 100 / 300 | 60 / 150 |
| 신도(15℃,㎝) | 40이상 | ||
| 톨루엔 가용분(%) | 98이상 | ||
| 용 도 | 프라임코팅 (기층 / 보조기층) |
택코팅 (표층 /기층) |
|
자사제품
RSC-3,4

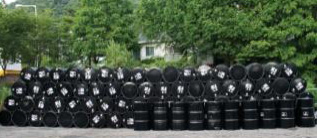

도로포장용 아스팔트콘크리트를 시공할 경우, 포장체를 포설하기전에 접착하기 위해서 도포하는 접착제로 기층을 포설하기전에 도포하는 유화아스팔트는 RSC-3 이고 기층위에 표층을 포설하기전에 도포하는 접착제는 RSC-4를 사용합니다.일반적으로 판매하는 포장단위는 200kg 드럼통을 기본으로 합니다.
미니코트(MINICOAT)
MINI-COAT는 응급도로보수용 자재를 사용하는 경우, 포설 면에 소량으로 도로포장 접착제를 도포해야 되는 개소에 적용하기 위해 개량된 제품으로 5 liter의 소량포장으로 사용이 용이하도록 계량된 제품. MINI-COAT는 기본적으로 유화아스팔트를 기초로하여 생산되는 제품으로 유화아스팔트의 취급 편이성과 뛰어난 접착력을 바탕으로 응급도로 보수자재의 시공에 적합합니다.
사용방법
- 사용 전 제품표면에 유막이 있을 수 있으므로 MINICOAT를 혼합 할 수 있는 도구를 사용하여 혼합해주는 것이 바람직 합니다.
- 도포할 접촉면에 이물질이 없도록 Air등으로 청소하고 잘 건조된 상태에서 시공한다. 살포량은 도로보수재를 포설하기 전 0.6~1L/m2를 사용합니다.
- MINICOAT는 시공 후 충분한 양생시간을 두어 건조시킵니다.
- MINICOAT의 양생 후 살포량이 적은 곳은 추가로 도토 합니다.
- MINICOAT 살포시 주변의 구조물이 더렵혀지지 않도록 주의하여야 합니다.
취급주의사항
- MINICOAT와 다른 종류의 유화아스팔트를 혼합하실 수 없습니다.
- 저장 중에 이물질을 혼입시키지 마시고
- MINICOAT는 되도록 사용 전에 혼합하여 사용 하며
- 겨울철에는 보온을 하여 주십시오.
- MINICOAT를 가열 시 70℃를 넘지 말아야 합니다.
모디코트 : MODI – COAT
MODI-COAT는 최근에 사용량이 증가하고 있는 개질 아스팔트콘크리트 시공시 포장면의 표면에 도포하는 접착제로 많이 사용하고 있습니다. 이는 개립도 아스팔트콘크리트에서 더 효과를 나타내며, 혹은 도로포장재의 크랙을 보수하는데에도 사용이 가능합니다.

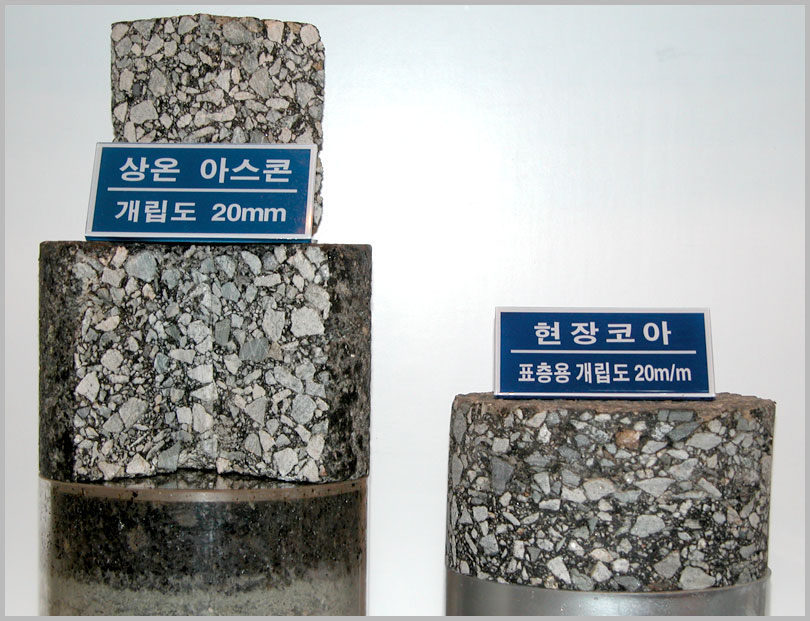

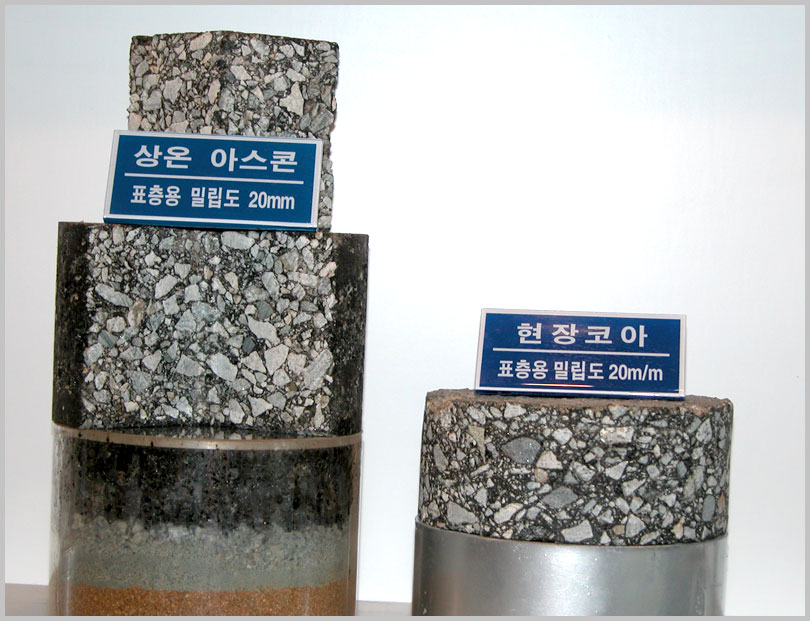

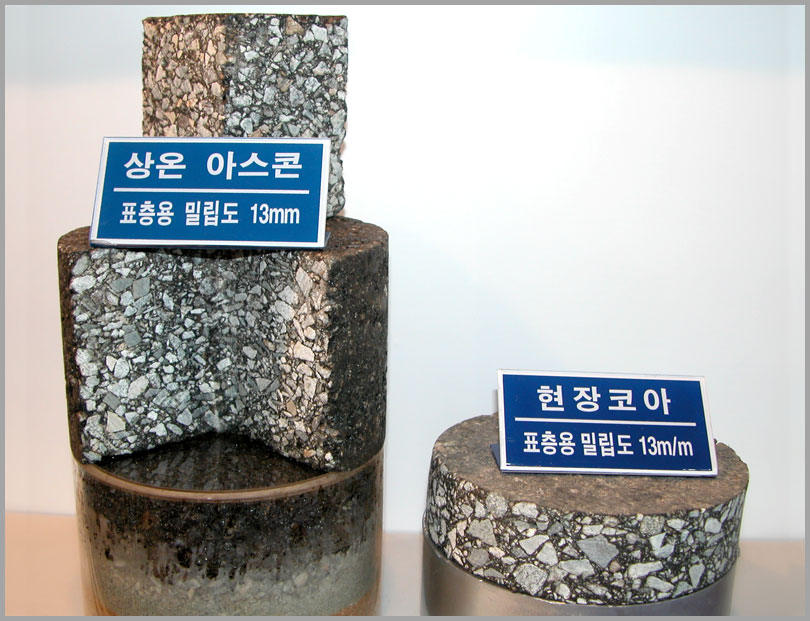

씨엠비 : CMB (Cold Mix Binder)
CMB는 상온아스콘용 유화아스팔트를 말하며 코팅용 유화아스팔트와는 달리 접착성과 혼합성능이 우수하여 제품의 시공성이 뛰어난 제품입니다. CMB 는 제품을 시공하는 시공위치에 따라서 규격을 조정하여 생산이 가능하며 이를 통해서 생산, 운반, 시공시간에 따라서 제품의 영생시간을 조정하여 작업성 및 제품의 물성발현을 줄일 수 있습니다.
